单色仪/光谱仪常用概念：
l 波长准确度：仪器实际输出波长与理论输出波长的差值，是仪器输出单色光准确程度的表征。数值越小说明仪器的准确度越好。
l 波长重复性：仪器多次输出某一波长单色光的实际差值，是仪器输出单色光一致性的表征，数值越小说明仪器的重复性越好。
l 分辨率：仪器能分开两条邻近谱线的能力，实际应用中是测量某一波长谱线的半宽值（FWHM），是仪器分光能力的表征，数值越小说明仪器的分辨率越好。
l 线色散：仪器分光后像平面上沿波长展开方向单位位移所产生的波长变化，单位是nm/mm,是仪器分光能力的又一表征，数值越小说明仪器分光的能力越好。
l 带宽：仪器在特定狭缝宽度时输出的光谱宽度Δλ=线色散×狭缝宽度，单位nm。是仪器实际输出单色光纯度的表征，数值越小说明仪器输出的单色光纯度越高。
l F/#：一般用仪器的焦距f除以光栅的等效直径D得到孔径数，例如f/D=4，则F/#记为F/4，是仪器集光能力的表征，数值越小说明仪器的集光能力越强。
光栅介绍：
1．光栅型号：H O G n - m
H—衡工仪器
O—光学件
G—光栅
n—光栅刻线数g/mm
m—闪耀波长nm
例如，刻线数为1200g/mm，闪耀波长300nm的光栅型号就是HOG1200-300；
2．光栅名称：光栅S L × W × T 或 光栅R D × T
S：方光栅
L：光栅长度，也是光栅刻线长度
W：光栅宽度
T：光栅厚度
R：圆光栅
D：光栅直径
例如，长55mm、宽55mm、厚6mm的光栅名称为：光栅S55x55x6；直径30mm、厚6mm的圆光栅名称为：光栅R30x6；

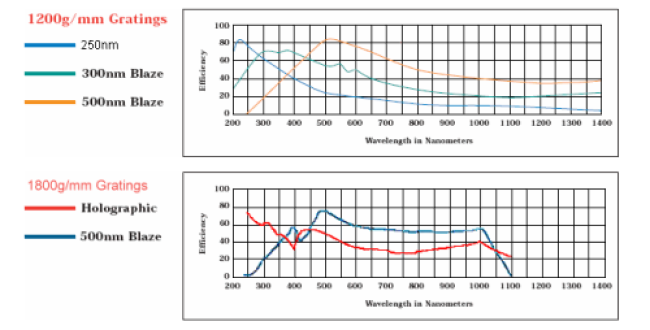

常用光栅的典型效率曲线
光栅主要参数及选择方法
1. 光栅刻线数：刻线数是指光栅单位长度所含划痕的数量（g/mm），刻线数越多仪器的分辨率越好，仪器的分辨率通常是指应用1200g/mm光栅测量得到的。
2. 闪耀波长λp：闪耀波长是指光栅衍射效率最高点所对应的波长值。闪耀波长一般选在实际使用的波长附近，这时光栅的效率最高。
3. 使用范围：闪耀波长两侧光栅的衍射效率逐步下降，光栅的理论使用范围也因此被定义为2/3λp～2λp之间，当您的实际光谱范围确定以后，也可以根据这个公式选择闪耀波长。在实际应用中因为光栅的效率曲线前部陡，后部缓，一般来说在理论使用范围两侧仍可继续使用，尤其是右侧长波部分，为了更经济的使用光栅，我们这里不仅列出了光栅的理论使用范围，还列出了结构上允许光栅使用的机械扫描范围供您参考。如果一块光栅不能覆盖全部使用范围，还可以考虑选择多块光栅分别覆盖不同的使用波段，实现宽光谱范围的应用。
l 每种仪器都附有可选配的光栅表，如您有特殊需求请直接联系我们，我们可以为您定制！
单色光能量

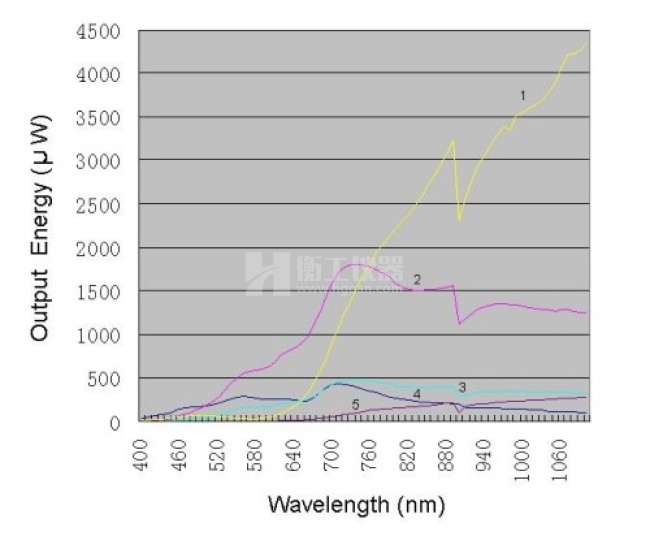

单色仪是光无源分光器，要产生单颜色的光，还需要有光源。光源的光谱能量分布、单色仪所选光栅的参数和单色仪的狭缝大小对单色光的输出都有影响。以下是应用HILT250/HIPT250（250W卤钨灯光电源）、标准配置HISW30系列光谱仪、HIFW6滤光片轮在不同狭缝下测得的单色光在400nm到1100nm之间的实际能量输出曲线。这里钨灯的电流为9.5A（最小值），也就是说该曲线是实际输出的最低能量。实际使用时可以适当增加钨灯的电流则能量会进一步增大。
其中：
1.使用HOG 300-1250光栅，狭缝宽度3mm
2.使用HOG 600-750光栅，狭缝宽度3mm
3.使用HOG 600-750光栅，狭缝宽度1.5mm
4.使用HOG1200-300光栅，狭缝宽度3mm
5.使用HOG 300-1250光栅，狭缝宽度0.7mm
由此我们可以清楚地看到闪耀波长对能量分布的影响，狭缝宽度对能量大小的影响。曲线陡然下降是因为更换滤光片消除多极谱对能量的影响。

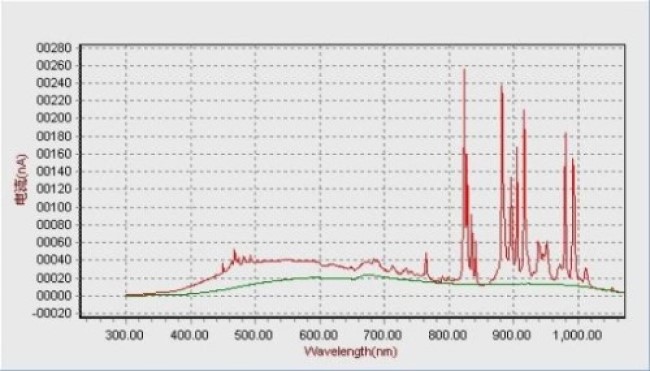

下图是150W氙灯（8.5A）和250W钨灯（10A）的单色光能量对比图，测试配合SR540斩波器，采用HISW301光谱仪（光栅型号：HOG1200-300，狭缝宽度：0.2mm）和HIFW6滤光片轮；扫描范围：300nm-1100nm；扫描步距：1nm；采用HID230硅探测器进行光电转换，SR830锁相放大器进行数据采集。
150W氙灯（8.5A）和250W钨灯（10A）输出能量对比
光谱仪SPECTROMETERS

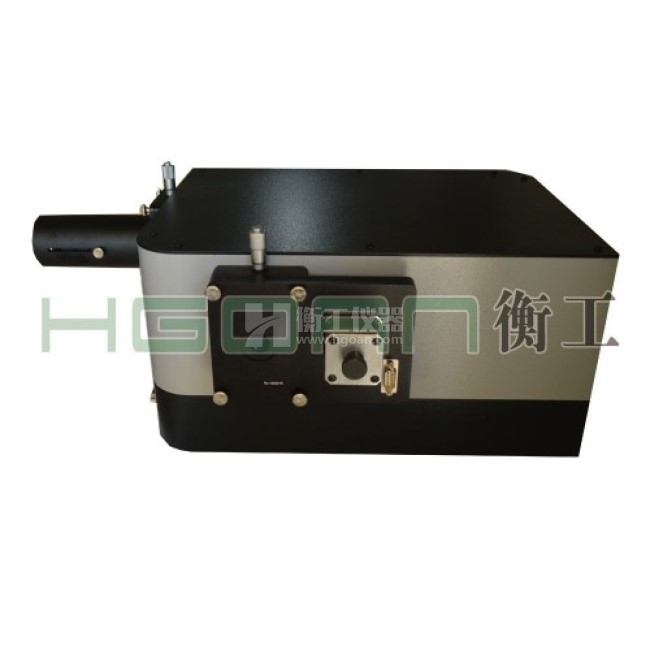

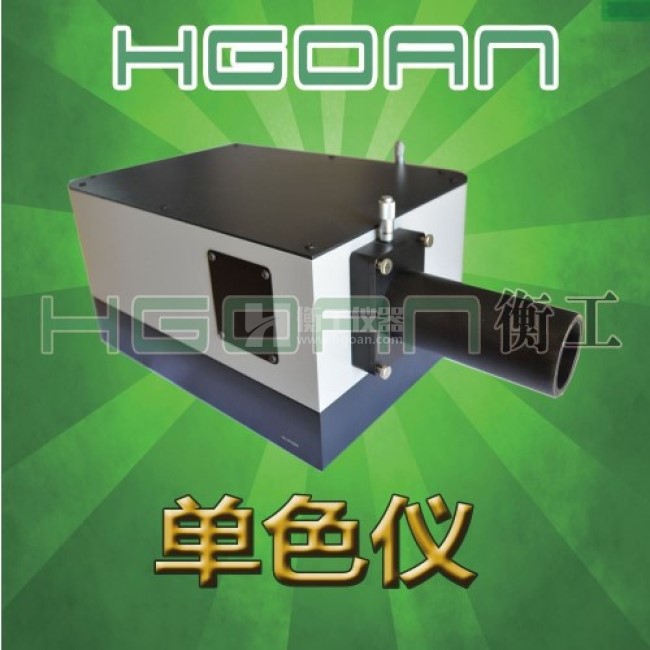

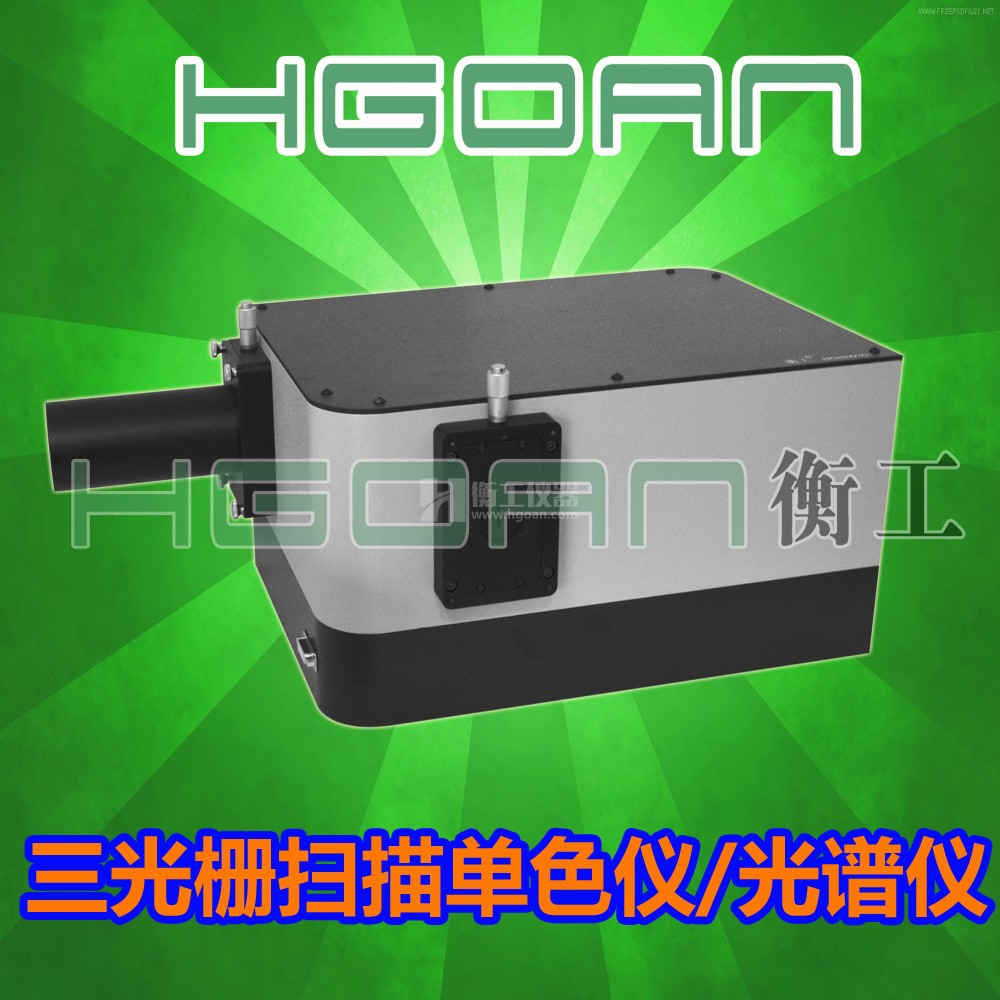

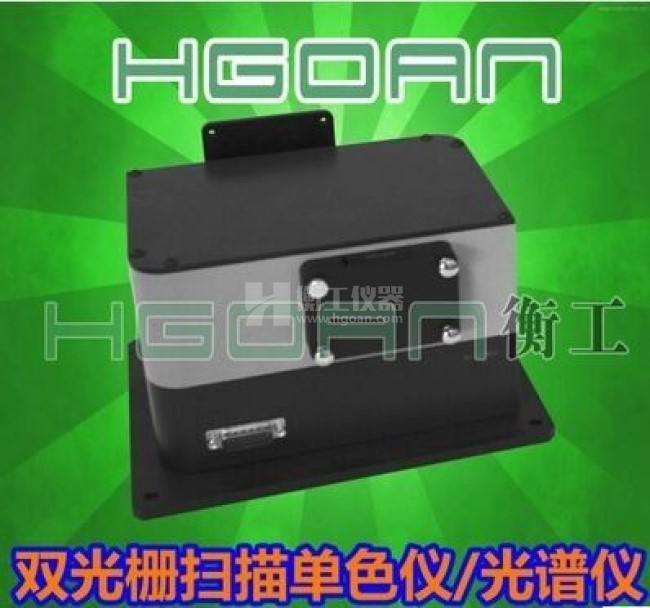

HGISW / HGISU系列多光栅扫描单色仪/光谱仪特点：

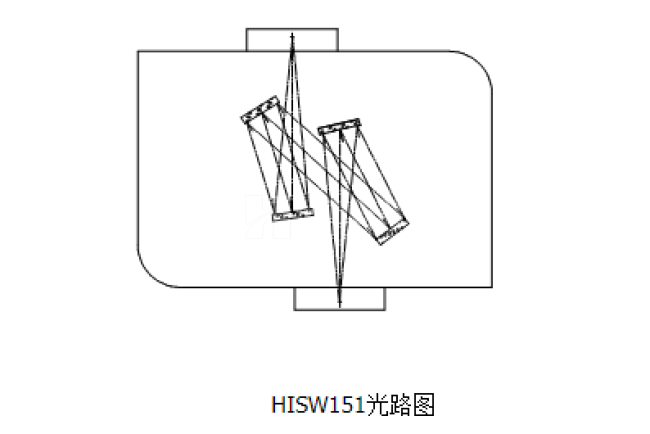

l 非对称水平Czerny-Turner光路，消慧差设计，可改善谱线对称性和提高光学分辨率
l 消二次色散设计，有效抑制杂散光
l 可根据具体需求灵活配置多块光栅
l RS232(HISW系列)、USB（HISU系列）接口，通过计算机控制光栅转换、滤光片更换和波长扫描，实现全自动宽光谱测试
l USB（HISU系列）支持热插拔，即插即用的优点，且传输速率快，现今最普遍的接口方式。
l 入光口可与衡工仪器各种光源配套使用，可配光纤接口
l 可连接衡工仪器任意一款单点探测器和其它附件，还可以连接线阵、面阵探测器做摄谱仪使用，其中HISW30/HISW50/HISW75系列HISU30/HISU50/HISU75系列光谱仪具有两个可选出光口位置，可安装CCD
l 精密蜗轮蜗杆传动，准确度和重复性高，噪声低，使用寿命长
l 狭缝设计独特，刃口自动保护，宽度调节对称性，好使用寿命长
l 配有充氮气专用口，便于在紫外和近红外有大气吸收谱的波段范围内使用
l 选材精细，工艺规范，制作精良，具有良好的性能指标和批量一致性
l 光学室和机械传动室严格分开，避免后者产生杂散光及润滑油微量挥发对光学件的污染
l 机体铸件结构，保证光学系统稳定性。

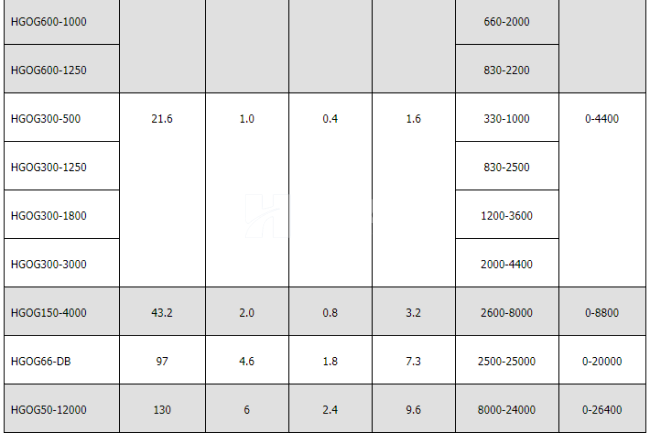

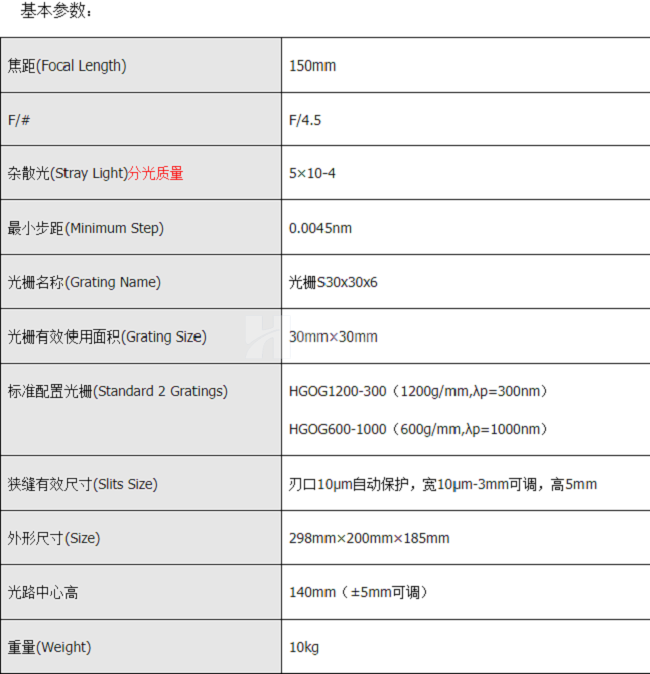

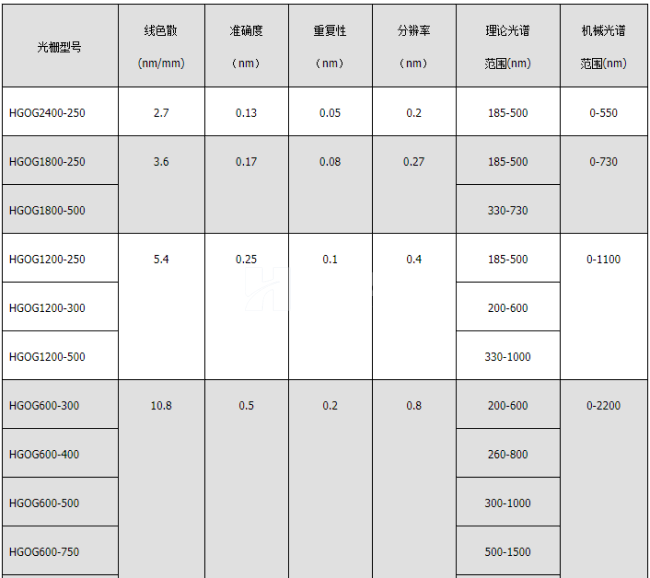

HGISW / HGISU系列单色仪/光谱仪光栅与技术指标对照表
单色仪的机械光谱和理论光谱两个参数，怎么选？
光学结构 无法覆盖整个范围，机械结构留出了足够的色散空间，所以就看 理论范围就可以。

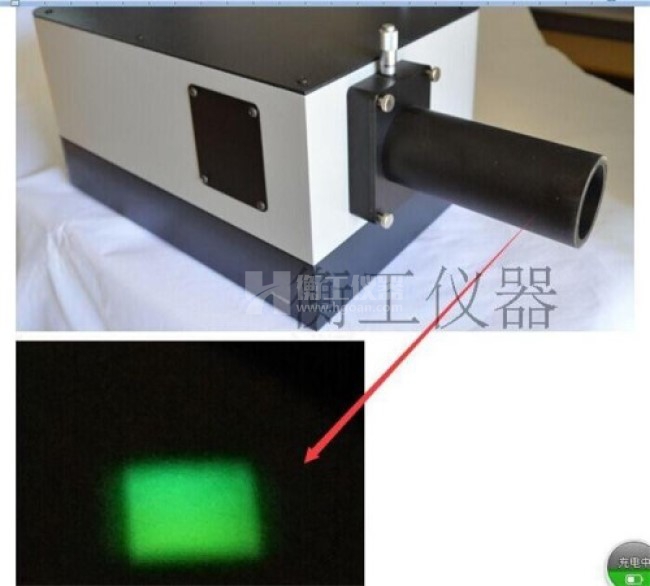

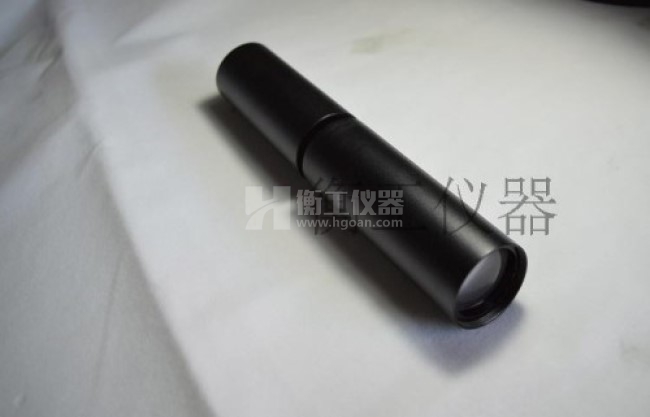

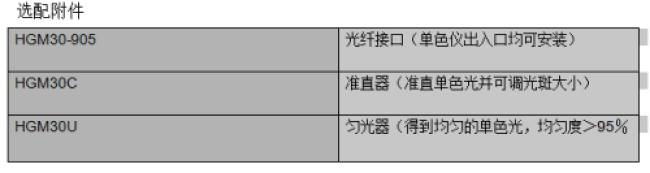

附件单色仪光纤准直器：HGM30C
准直器简介：
单色仪狭缝在不安装准直器时，狭缝出光，是一条发散的狭缝线光源，衡工仪器准直器根据我公司狭缝尺寸专门设计，采用专业的光路设计，讲发散的线光源汇聚准直，形成一个相对均匀的方形光斑，方便用户采用单色光对样品进行照射，或作为激发单色光源用，常用于荧光材料、光电器件等的测量。
准直器输出的单色光斑质量可通过以下方式进行自由调节：
1、光源与单色仪入光狭缝的距离和焦距调节。
2、准直器本身带有可调节透镜，可以调节焦距。
3、准直器出口和用户样品的距离调节。
4、调节单色仪出入光的狭缝大小可改变单色光的强弱。
单色仪匀光器
单色仪匀光器是采用特殊光学设计，阐述均匀的单色光斑的配件，可直接和单色仪狭缝连接，也可以通过光纤连接，不管狭缝出光，还是光纤出光，都能形成均匀性优于80％的均匀光斑，方便客户测量应用。匀光器还可用于其他光源的出光镜头，以产生均匀光斑。
